Cadenas de rodillos de precisión de paso corto
Cadenas de transmisión para aplicaciones industriales

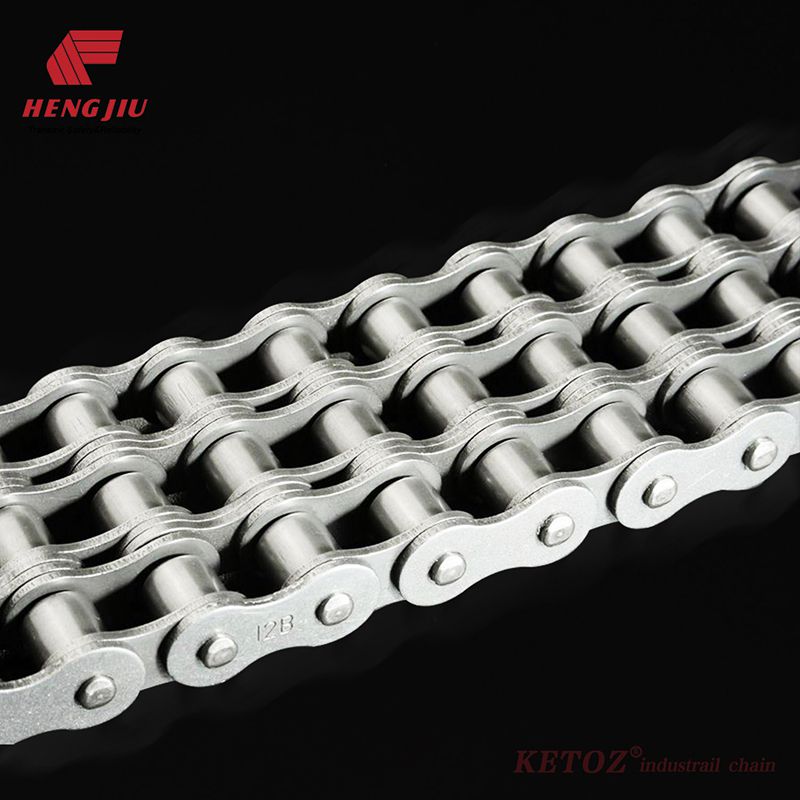

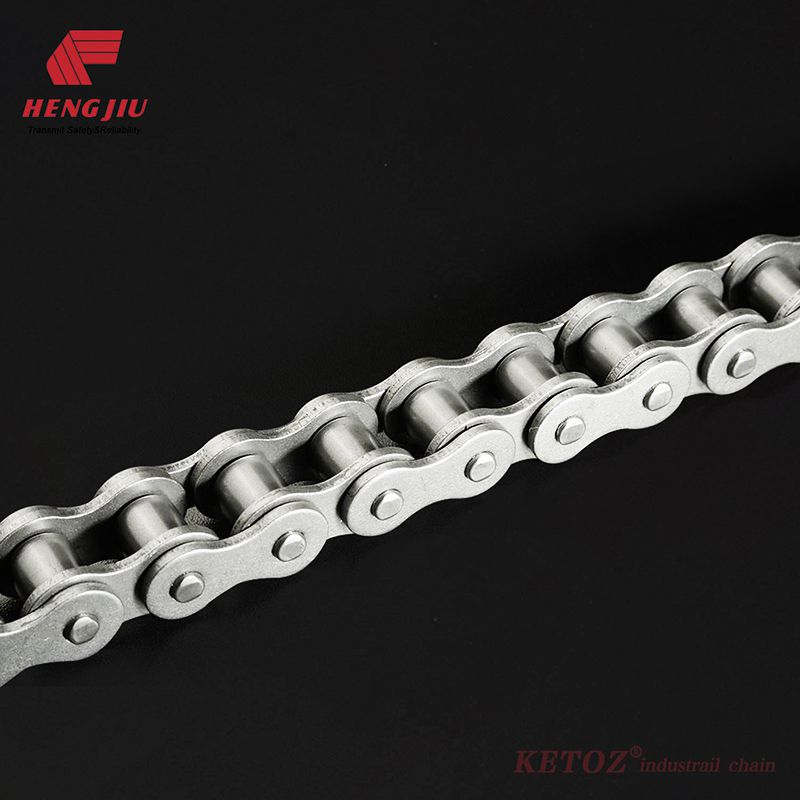

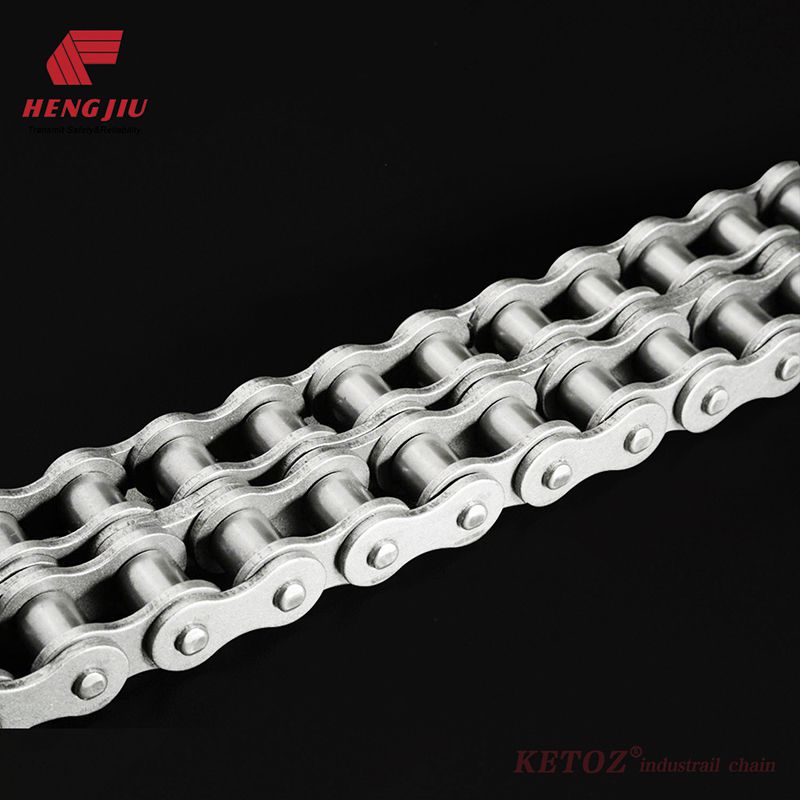

Cuando las condiciones requieren fuerza y resistencia a la fatiga, las cadenas de rodillos de precisión de paso corto satisfacen la necesidad o requerimiento del mismo. Nuestras cadenas de rodillos de precisión de paso corto cumplen con los estándares ANSI, ISO y BS. Las opciones de cadenas de rodillos símplex, dúplex y triplex están disponibles para diferentes ajustes y configuraciones de potencia.
Todas nuestras cadenas de rodillos de paso han sido granalladas y preestiradas en fábrica para ayudar a compactar contra la fatiga y reducir el alargamiento durante el funcionamiento. Se puede satisfacer la solicitud individual de lubricantes de grado alimenticio.
Las cadenas de rodillos de paso corto serie A se ajustan a los estándares estadounidenses donde el grosor de las placas internas y externas es el mismo. Este tipo es especialmente conocido por su resistencia y características duraderas. Se realizan varios ajustes para asegurar la mejor resistencia a la tracción posible. Identifique el tamaño de su cadena en las tablas en la parte inferior para encontrar las cadenas que más le convengan.

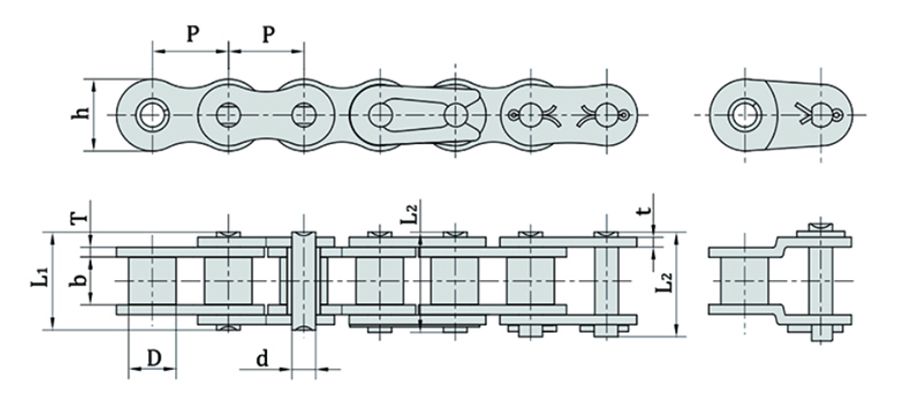

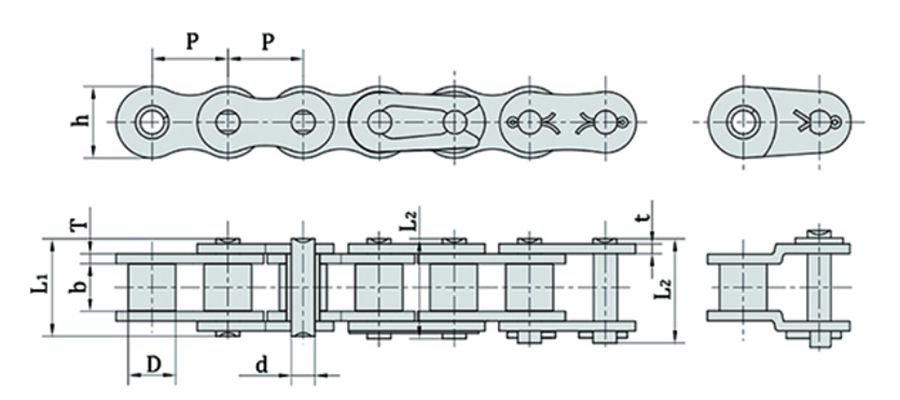

| No. de cadena DIN ISO | Paso | Tipo de casquillo (bush) | Máx. diámetro del rodillo mm | Mín. ancho mm | Máx. diámetro del pin mm | Espesor de la placa mm | Máx. h2 mm | Máx. longitud del pin mm | Tracción KN | A.T.S KN | Peso kg/m | |
| mm | pulgadas | |||||||||||
| 40-1 | 12.70 | 1/2" | Curvado (curled) | 7.92 | 7.85 | 3.97 | 1.50 | 12.00 | 16.4 | 13.80 | 16.56 | 0.66 |
| 40-2 | Curvado (curled) | 30.8 | 27.60 | 33.12 | 1.3 | |||||||
| 40-3 | Curvado (curled) | 45 | 41.40 | 49.68 | 1.96 | |||||||
| 50-1 | 15.88 | 5/8" | Curvado (curled) | 10.16 | 9.40 | 5.08 | 2.03 | 15.05 | 20.50 | 21.80 | 26.16 | 1.1 |
| 50-2 | Curvado (curled) | 38.20 | 43.60 | 52.32 | 2.14 | |||||||
| 50-3 | Curvado (curled) | 56.50 | 65.40 | 78.48 | 3.2 | |||||||
| 60-1 | 19.05 | 3/4" | Curvado (curled) | 11.91 | 12.57 | 5.94 | 2.42 | 18.00 | 25.48 | 31.10 | 37.21 | 1.53 |
| 60-2 | Curvado (curled) | 48.40 | 62.30 | 74.76 | 3 | |||||||
| 60-3 | Curvado (curled) | 71.30 | 93.40 | 112.08 | 4.5 | |||||||
| 80-1 | 25.4 | 1" | Curvado (curled) | 15.88 | 15.75 | 7.94 | 3.23 | 23.50 | 32.70 | 55.60 | 66.72 | 2.63 |
| 80-2 | Curvado (curled) | 61.8 | 111.2 | 133.44 | 5.24 | |||||||
| 80-3 | Curvado (curled) | 91.20 | 166.80 | 200.16 | 7.83 | |||||||
| 100-1 | 31.75 | 1"1/4 | Curvado (curled) | 19.05 | 18.90 | 9.53 | 4.00 | 30.00 | 40.00 | 86.70 | 104.40 | 4.03 |
| 100-2 | Curvado (curled) | 75.80 | 173.50 | 208.20 | 8.02 | |||||||
| 100-3 | Curvado (curled) | 110.00 | 260.20 | 312.24 | 12 | |||||||
| 120-1 | 38.10 | 1"1/2 | Curvado (curled) | 22.23 | 25.22 | 11.10 | 4.80 | 36.20 | 50.5 | 124.60 | 149.52 | 5.94 |
| 120-2 | Curvado (curled) | 95.94 | 249.10 | 298.98 | 11.84 | |||||||
| 120-3 | Curvado (curled) | 141.40 | 373.70 | 448.44 | 17.69 | |||||||
| 140-1 | 44.45 | 1"3/4 | Curvado (curled) | 25.40 | 25.22 | 12.70 | 5.60 | 42.00 | 53.50 | 169.00 | 202.80 | 7.5 |
| 140-2 | Curvado (curled) | 102.50 | 338.10 | 405.72 | 14.89 | |||||||
| 140-3 | Curvado (curled) | 151.5 | 507.10 | 608.52 | 22.28 | |||||||
| 160-1 | 50.8 | 2" | Curvado (curled) | 28.58 | 31.55 | 14.27 | 6.50 | 48.26 | 64.67 | 222.40 | 266.88 | 10.2 |
| 160-2 | Curvado (curled) | 124.02 | 444.80 | 533.76 | 20.25 | |||||||
| 160-3 | Curvado (curled) | 182.57 | 667.20 | 800.64 | 30.31 | |||||||
| 180-1 | 57.15 | 2"1/4 | Curvado (curled) | 35.71 | 35.48 | 17.46 | 7.20 | 54.31 | 72.70 | 280.20 | 336.40 | 13.95 |
| 180-2 | Curvado (curled) | 138.5 | 560.50 | 672.60 | 27.62 | |||||||
| 180-3 | Curvado (curled) | 204.40 | 840.70 | 1008.84 | 41.29 | |||||||
| 200-1 | 63.5 | 2"1/2 | Curvado (curled) | 39.68 | 37.85 | 19.84 | 8.35 | 60.30 | 80.00 | 347.00 | 416.40 | 16.86 |
| 200-2 | Curvado (curled) | 151.60 | 693.90 | 832.68 | 33.42 | |||||||
| 200-3 | Curvado (curled) | 223.20 | 1040.90 | 1249.08 | 50.5 | |||||||
Las cadenas de rodillos de paso corto de la serie B cumplen y superan los estándares europeos donde se logra una excelente tracción mediante varios ajustes. Esto se recomienda para sistemas de transmisión industrial, aplicaciones de fabricación, línea de producción y condiciones complejas. Identifique el tamaño de su cadena en las tablas en la parte inferior para encontrar las cadenas que más le convengan.

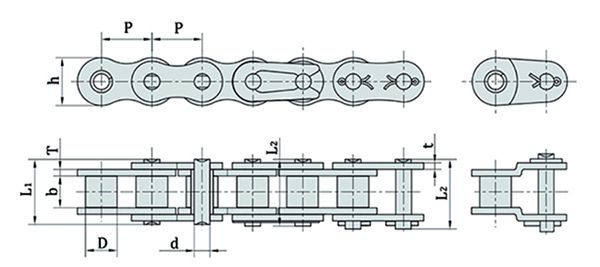

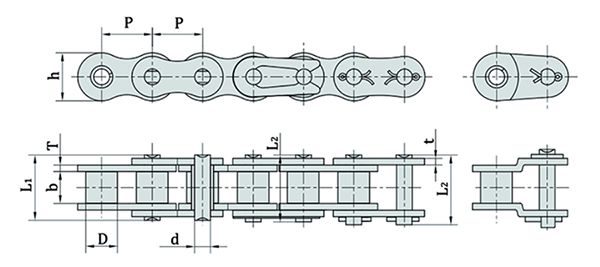

| No. de cadena DIN ISO | Paso | Tipo de casquillo (bush) | Máx. diámetro del rodillo mm | Mín. ancho mm | Máx. diámetro del pin mm | Espesor de la placa mm | Máx. h2 mm | Máx. longitud del pin mm | Tracción KN | A.T.S KN | Peso kg/m | |
| mm | pulgadas | |||||||||||
| 08B-1 | 12.70 | 1/2" | Curvado (curled) | 8.51 | 7.75 | 4.45 | 1.60 | 11.80 | 16.85 | 18.00 | 21.60 | 0.74 |
| 08B-2 | Curvado (curled) | 30.7 | 31.10 | 37.32 | 1.47 | |||||||
| 08B-3 | Curvado (curled) | 44.6 | 46.65 | 55.98 | 2.2 | |||||||
| 10B-1 | 15.88 | 5/8” | Curvado (curled) | 10.16 | 9.64 | 5.08 | 1.70 | 14.60 | 19.50 | 22.40 | 26.88 | 0.95 |
| 10B-2 | Curvado (curled) | 36.00 | 44.50 | 53.40 | 1.88 | |||||||
| 10B-3 | Curvado (curled) | 52.60 | 66.70 | 80.04 | 2.81 | |||||||
| 12B-1 | 19.05 | 3/4" | Curvado (curled) | 12.07 | 11.68 | 5.72 | 1.85 | 16.10 | 22.45 | 29.00 | 34.80 | 1.23 |
| 12B-2 | Curvado (curled) | 42.10 | 57.80 | 69.36 | 2.42 | |||||||
| 12B-3 | Curvado (curled) | 61.60 | 86.70 | 104.04 | 3.61 | |||||||
| 16B-1 | 25.4 | 1" | Curvado (curled) | 15.88 | 17.02 | 8.28 | 3.24 | 21.00 | 35.50 | 60.00 | 72.00 | 2.77 |
| 16B-2 | Curvado (curled) | 68.5 | 106 | 127.20 | 5.51 | |||||||
| 16B-3 | Curvado (curled) | 99.50 | 160.00 | 192.00 | 8.25 | |||||||
| 20B-1 | 31.75 | 1"1/4 | Curvado (curled) | 19.05 | 19.56 | 10.19 | 4.50 | 26.40 | 41.40 | 95.00 | 114.00 | 3.9 |
| 20B-2 | Curvado (curled) | 77.50 | 170.00 | 204.00 | 7.7 | |||||||
| 20B-3 | Curvado (curled) | 114.00 | 250.00 | 300.00 | 11.44 | |||||||
| 24B-1 | 38.10 | 1"1/2 | Curvado (curled) | 25.40 | 25.40 | 14.63 | 6.00 | 33.40 | 53.5 | 160.00 | 192.00 | 7.14 |
| 24B-2 | Curvado (curled) | 101.80 | 280.00 | 336.00 | 14.1 | |||||||
| 24B-3 | Curvado (curled) | 150.20 | 425.00 | 510.00 | 20.79 | |||||||
| 28B-1 | 44.45 | 1"3/4 | Curvado (curled) | 27.94 | 30.99 | 15.90 | 7.60 | 37.00 | 65.10 | 200.00 | 240.00 | 9.36 |
| 28B-2 | Curvado (curled) | 123.15 | 360.00 | 432.00 | 18.52 | |||||||
| 28B-3 | Curvado (curled) | 183.7 | 530.00 | 636.00 | 27.7 | |||||||
| 32B-1 | 50.8 | 2” | Curvado (curled) | 29.21 | 30.99 | 17.81 | 7.10 | 42.20 | 64.50 | 250.00 | 300.00 | 9.94 |
| 32B-2 | Curvado (curled) | 124.10 | 450.00 | 540.00 | 19.6 | |||||||
| 32B-3 | Curvado (curled) | 181.80 | 670.00 | 804.00 | 29.26 | |||||||
| 40B-1 | 63.5 | 2"1/2 | Curvado (curled) | 39.37 | 38.10 | 22.89 | 8.60 | 52.90 | 80.00 | 355.00 | 426.00 | 16.4 |
| 40B-2 | Curvado (curled) | 151.60 | 630.00 | 756.00 | 32 | |||||||
| 40B-3 | Curvado (curled) | 224.60 | 950.00 | 1140.00 | 48.3 | |||||||
Fabricadas en aleación premium (45Mn, 20Mn, 30CrMnTi, M10) en moldes de alta precisión, nuestras cadenas (para motos e industriales) han pasado por un estricto tratamiento térmico y un exhaustivo control de calidad. Junto con una línea de producción totalmente automatizada y un equipo técnico con un amplio conocimiento, nuestras cadenas para motocicletas y cadenas industriales están en paralelo con las cadenas de los principales fabricantes en índices básicos como el alargamiento inicial, la resistencia a la fatiga y la resistencia a la tracción.
Las cadenas son componentes o accesorios importantes en las motos o motocicletas. Si se rompe, casi inevitablemente pone vidas en peligro cuando se conducen motocicletas a altas velocidades. Por lo tanto, cuando se trata de cadenas para motocicletas, se debe tomar mucha atención en la resistencia al estiramiento, el desgaste, el impacto y la fatiga de la cadena.
