Cadenas de rodillos de doble paso

Cadenas de transmisión para aplicaciones industriales

Solicite una cotización

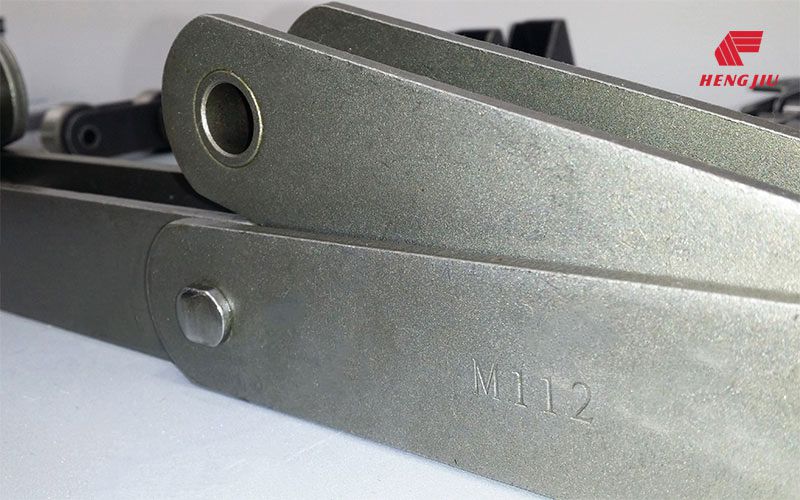

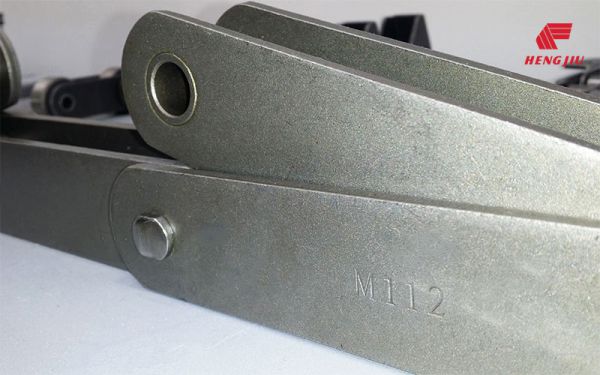

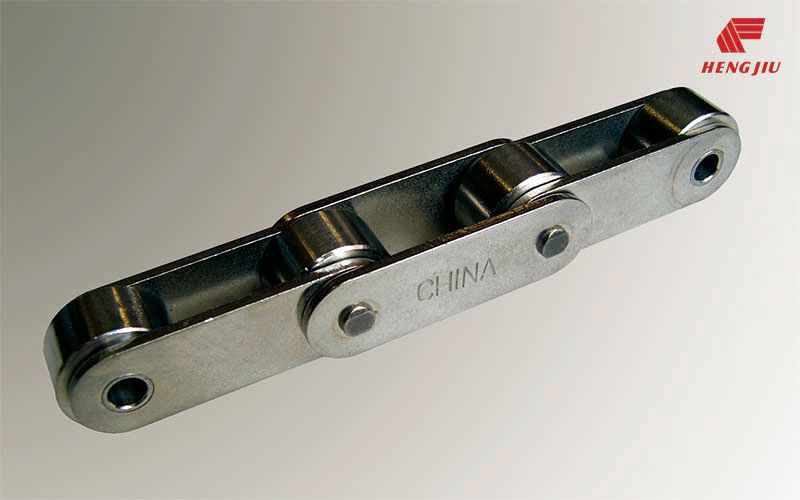

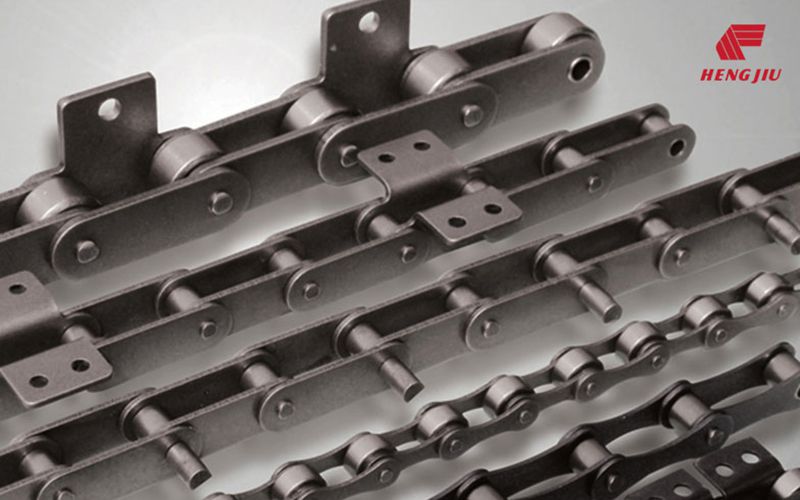

Las cadenas de rodillos de paso doble son una variación de las cadenas de rodillos de paso corto. Aparte de la longitud duplicada entre las placas, el resto de su construcción sigue siendo la misma que las cadenas de rodillos de paso corto. De esta manera, es más ligero y más adecuado para condiciones que exigen menos transmisión de potencia, velocidad relativamente más lenta y distancias de transporte más largas.

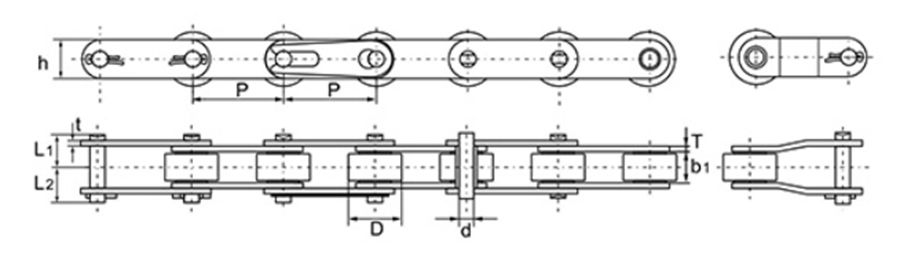

Cadenas de rodillos de doble paso estándar

Solicitud

No. de cadena DIN/ISO /ANSI		Paso	Ancho entre placas interiores	Diámetro del rodillo	Dimensiones de los pines			Dimensiones de la placa		Resistencia mínima a la tracción	Resistencia media a la tracción	Peso
DIN/ISO	ANSI	p mm	b1(min) mm	D(max) mm	d mm	L1 mm	L2 mm	h mm	t/T mm	Q(min) kN	Qo kN	q kg/m
208A	2040	25.4	7.85	7.92	3.96	8.3	9.6	12	1.52	13.8	18	0.43
208B	/	25.4	7.75	9.51	4.45	8.5	9.9	11.8	1.65	17.8	20.5	0.49
210A	2050	31.75	9.4	10.16	5.08	10.25	11.85	15	2	21.8	31	0.70
210B	/	31.75	9.65	10.16	5.08	9.6	10.9	14.6	1.65	22.2	27.5	0.63
212A	2060	38.1	12.57	11.91	5.94	12.65	14.35	18	2.4	31.1	42	1.02
212B	/	38.1	11.68	12.07	5.72	11	12.4	16	1.8	28.9	32.5	0.78
216A	2080	50.8	15.75	15.88	7.92	16.2	17.9	23.5	3.2	55.6	70.2	1.76
220A	2100	63.5	18.9	19.05	9.52	19.8	23.3	30	4	86.7	115	2.55
224A	2120	76.2	25.22	22.23	11.1	25	28.3	35.8	4.9	124.6	170	4.06

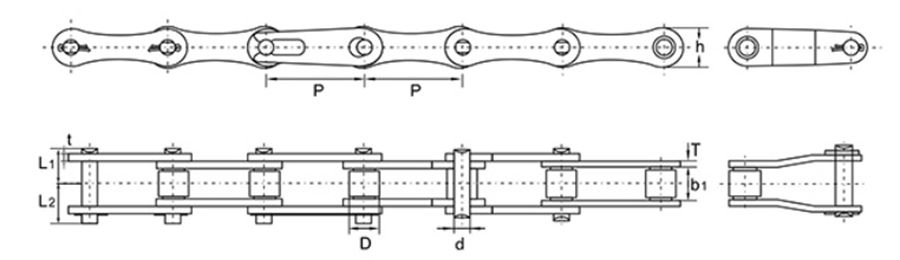

Cadenas de rodillos de doble paso reforzadas

Solicitud

No. de cadena DIN/ISO /ANSI		Paso	Ancho entre placas interiores	Diámetro del rodillo	Dimensiones de los pines			Dimensiones de la placa		Resistencia mínima a la tracción	Resistencia media a la tracción	Peso
DIN/So	ANSI	p mm	b1(min) mm	D(max) mm	d mm	L1 mm	L2 mm	h mm	t/T mm	O(min) kN	Qo kN	q kg/m
C208AH	C2040H	25.4	7.85	7.92	3.96	9.25	10.55	12	2	13.8	18	0.64
C208AHL	C2040H	25.4	7.85	15.88	3.96	9.25	10.55	12	2	13.8	18	0.98
C210AH	C2050H	31.75	9.4	10.16	5.08	11.05	12.45	15	2.4	21.8	31	0.96
C210AHL	C2052H	31.75	9.4	19.05	5.08	11.05	12.45	15	2.4	21.8	31	1.41
C212AH	C2060H	38.1	12.57	11.91	5.94	14.3	15.7	18	3.2	31.1	42	1.52
C212AHL	C2062H	38.1	12.57	22.23	5.94	14.3	15.7	18	3.2	31.1	42	2.22
C216AH	C2080H	50.8	15.75	15.88	7.92	17.85	19.25	23.5	4	55.6	70.2	2.53
C216AHL	C2082H	50.8	15.75	28.58	7.92	17.85	19.25	23.5	4	55.6	70.2	3.58
C220AH	C2100H	63.5	18.9	19.05	9.52	21.55	25.05	30	4.9	86.7	115	3.82
C224AHL	C2102H	63.5	18.9	39.67	9.52	21.55	25.05	30	4.9	86.7	115	5.96
C224AH	C2120H	76.2	25.22	22.23	11.1	26.5	29.9	35.8	5.6	124.6	170	5.40
C220AHL	C2122H	76.2	25.22	44.45	11.1	26.5	29.9	35.8	5.6	124.6	170	8.33
C232AH	C2160H	101.6	31.55	28.56	14.27	33.75	37.65	48	7.2	222.4	290	9.08
c232AHL	C2162H	101.6	31.55	57.15	14.27	33.75	37.65	48	7.2	222.4	290	13.69

Hengjiu es un proveedor profesional de China que desde su establecimiento ha estado presente en la industria de las cadenas para motos e industriales, siendo la innovación y la alta calidad nuestro principal enfoque y orgullo como empresa líder en el diseño, fabricación y desarrollo de cadenas para motocicletas y cadenas industriales.
Fabricadas en aleación premium (45Mn, 20Mn, 30CrMnTi, M10) en moldes de alta precisión, nuestras cadenas (para motos e industriales) han pasado por un estricto tratamiento térmico y un exhaustivo control de calidad. Junto con una línea de producción totalmente automatizada y un equipo técnico con un amplio conocimiento, nuestras cadenas para motocicletas y cadenas industriales están en paralelo con las cadenas de los principales fabricantes en índices básicos como el alargamiento inicial, la resistencia a la fatiga y la resistencia a la tracción.
